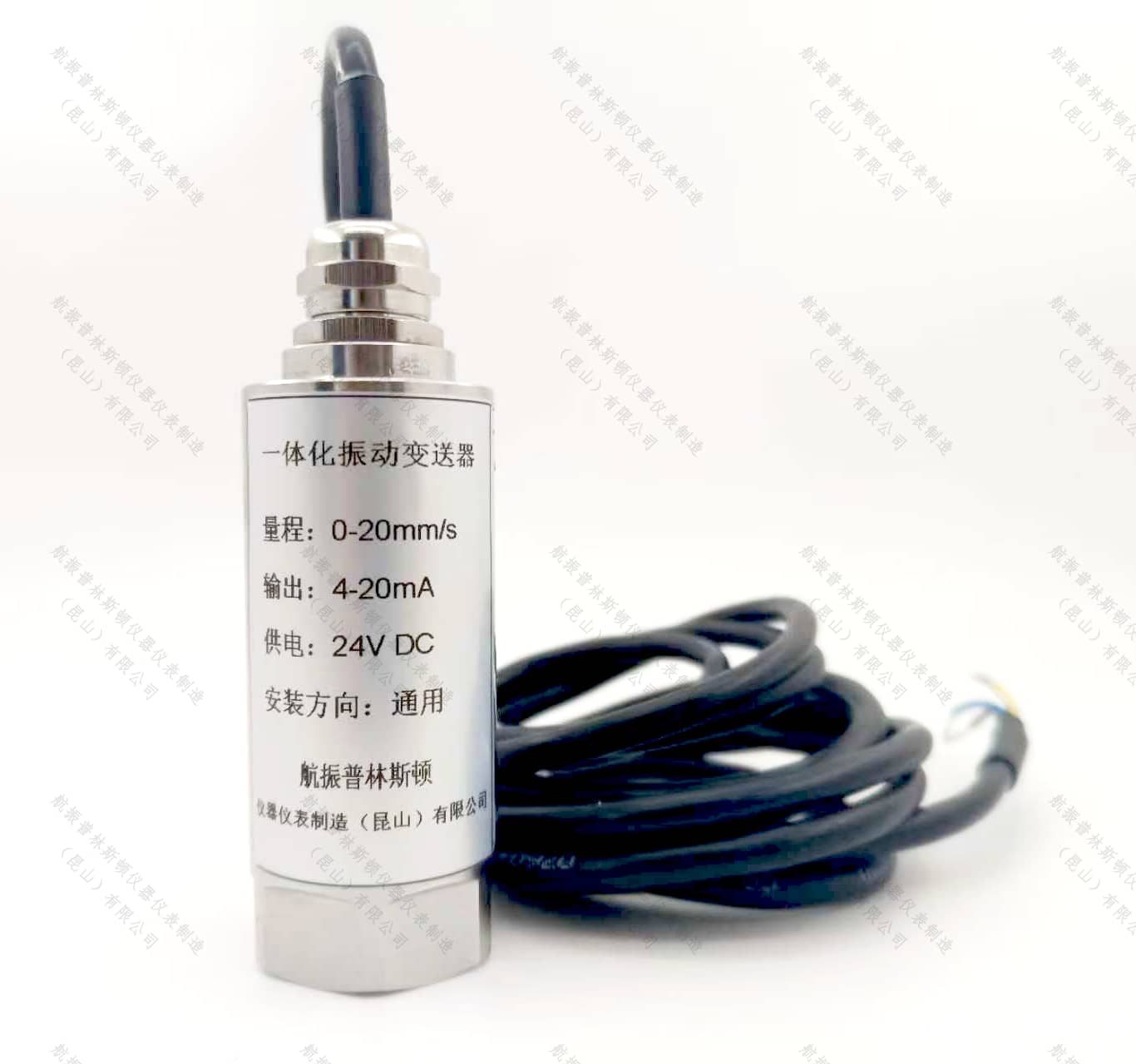

PR-5020一体化振动变送器

一、产品简介

 PR-5020一体化振动变送器将磁电式振动传感器、精密测量电路集成在一起，构成高精度振动测量系统，该变送器可直接连接DCS、PLC或其它设备，是测量风机、动机、水泵等工厂设备振动的理想选择。

二、技术参数

2．1 频率响应：10 ～ 1000 Hz  *  或者5 ～ 1000 Hz（特殊说明）

2．2 自振频率：10Hz

2．3 量程范围：

振动加速度量程1～5g峰值；

      振动速度量程0～100mm/s有效值（可选）；常规机械选0-20mm/s，对应输出：4-20mA;

      振动位移量程0～1900μm峰峰值（可选）：风机等设备常用0-200um，对应输出：4-20mA ；

2．4 输出电流：4～20mA

2．5输出阻抗：≤500Ω

2．6工作电压：DC12-24V±10%

2. 7接线方式：二线制

2．7最大加速度：10g

2．8测量方向:通用(垂直或水平)

2．9 使用环境：温   度  -40℃～80℃   相对湿度 ≤90%

2．10 外形尺寸：φ34mm×76mm

2．11 安装方式：M10*1.5螺钉 或其他规格 或是磁吸安装

2．12 重    量： 约350g

2. 13 外壳材质:304 不锈钢

三、外形尺寸

四、安装说明

4．1 安装位置： 垂直或水平安装于被测振动点上，将传感器底部磁吸式或螺钉式固定在被测壳体上，然后将传器拧在上面拧紧即可。

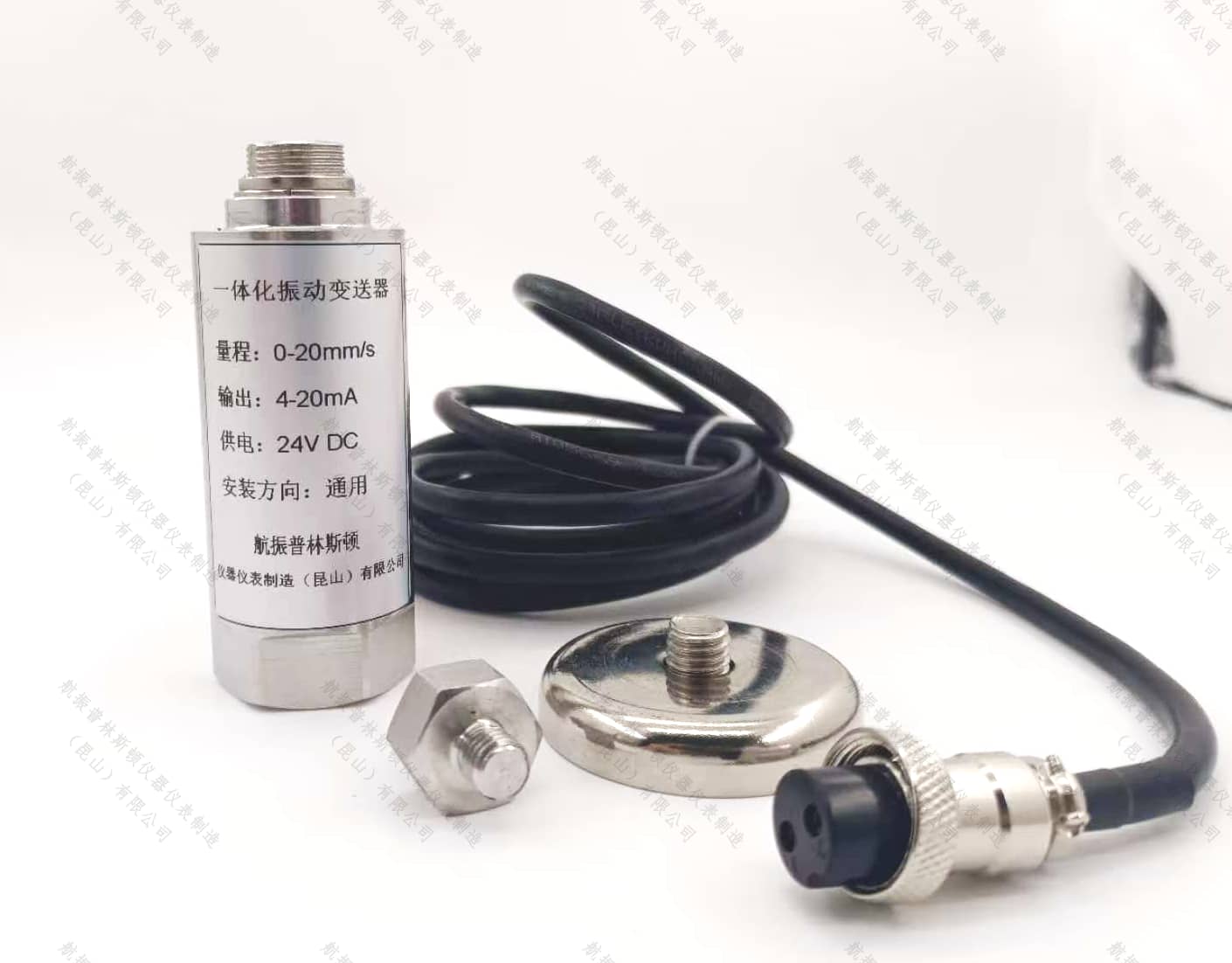

如图：将双头安装螺钉一头拧紧在传感器底部，另一头拧紧固定在被测壳体上：或将磁吸座螺钉固定在传感器底部，再将磁吸座吸附到被测壳体上。

4．2 安装尺寸及规范：若变送器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。振动变送器的防护参看下图。

4．3 接线说明：棕色导线接DC24V电源正端，黑色导线接4-20mA输出。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。

棕色导线接DC24V电源正端，黑色导线接4-20mA输出正端，黄绿色线为屏蔽线。

五、注意事项

5．1 变送器应防止剧烈碰幢和敲打。

5．2 运输过程和贮存时应置于专用包装盒内。

六、产品选型
