一、产品概述

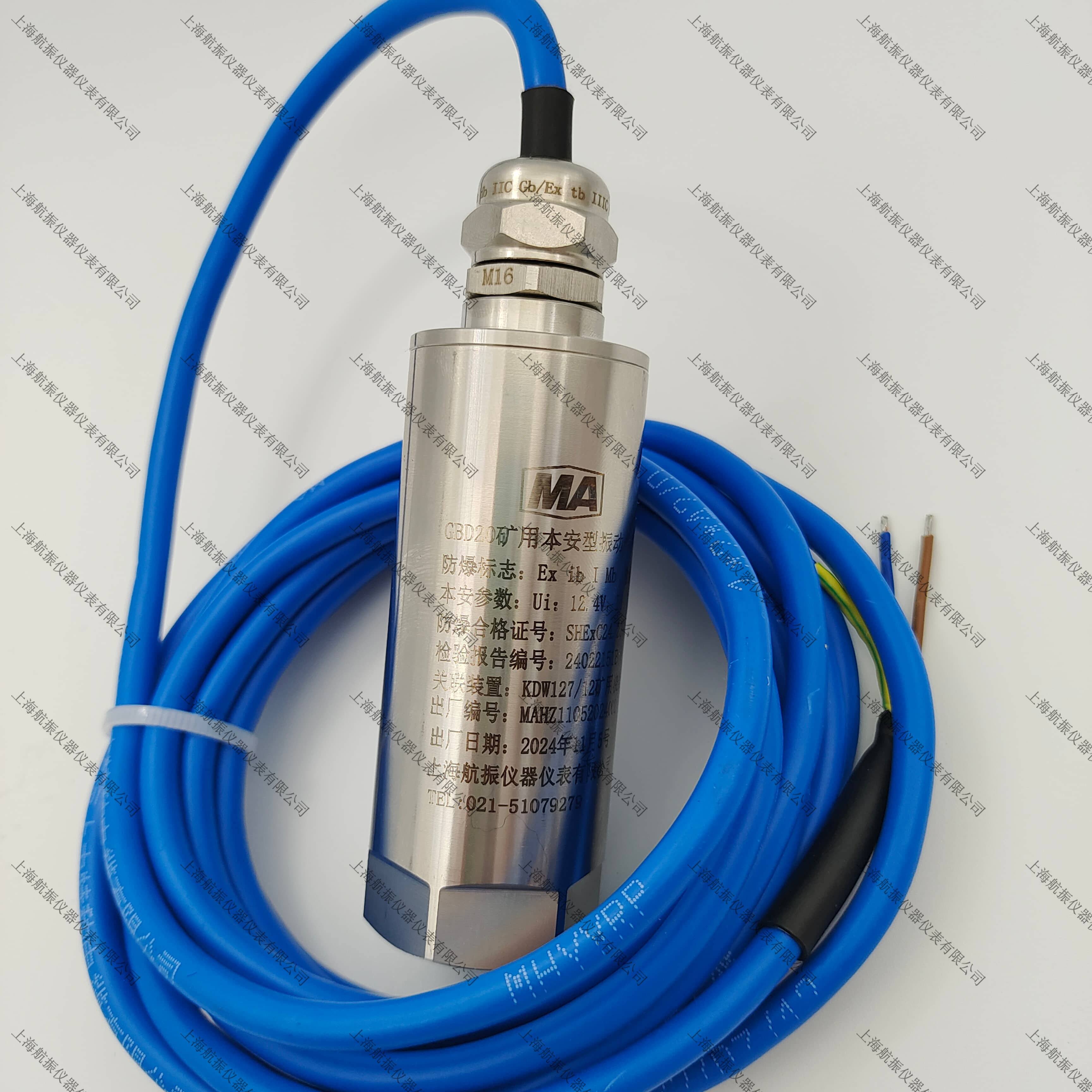

GBD20矿用本安型振动传感器由上海航振精心打造，严格遵循相关标准生产制造。该传感器在振动加速度传感器的基础上，添加内置精密积分电路，能实现振动量的精准转换，并通过变送对应4-20mA输出，从而构建起高精度的振动测量系统。它可直接与DCS、PLC或其它设备连接 ，是测量煤矿机电设备如风机、电动机、水泵等振动情况的理想选择，也适用于有瓦斯、煤尘爆炸危险的煤矿井下、露天煤矿、选煤厂等工作场所，选用本安型电源供电。

二、产品特点

1. 本质安全型设计：防爆型式为矿用本质安全型，防爆标志“Ex ib I Mb”，可安全应用于有爆炸危险的环境。

2. 高精度测量：能精准测量振动速度，测量范围为0 - 20mm/s ，基本误差≤±10%（F.S） ，为设备运行状态评估提供可靠数据。

3. 宽频率响应：频率响应范围10 - 1000Hz ，可有效捕捉各种频率的振动信号，适用多种设备的振动监测。

4. 二线制输出：采用4 - 20mA二线制电流信号输出，方便接线与信号传输，抗干扰能力强，传输距离长。

三、技术参数

1. 频率响应：10～1000Hz

2. 测量范围：0～20mm/s

3. 信号输出：4～20mA（±0.05mA）

4. 输出阻抗：≤500Ω

5. 工作电压：DC12V±10%

6. 接线方式：二线制

7. 防爆型式：Ex ib I Mb

10. 测量方向：任意方向

11. 使用环境：温度 -30℃～80℃ ，相对湿度 ≤90%

12. 外形尺寸：33×78mm

13. 安装规格：M8*1.25

14. 重量：约350g

四、安装指南

1. 安装位置：应安装于设备的振动点上，使用螺钉将传感器牢固固定在被测壳体，确保安装稳固，避免松动影响测量精度。

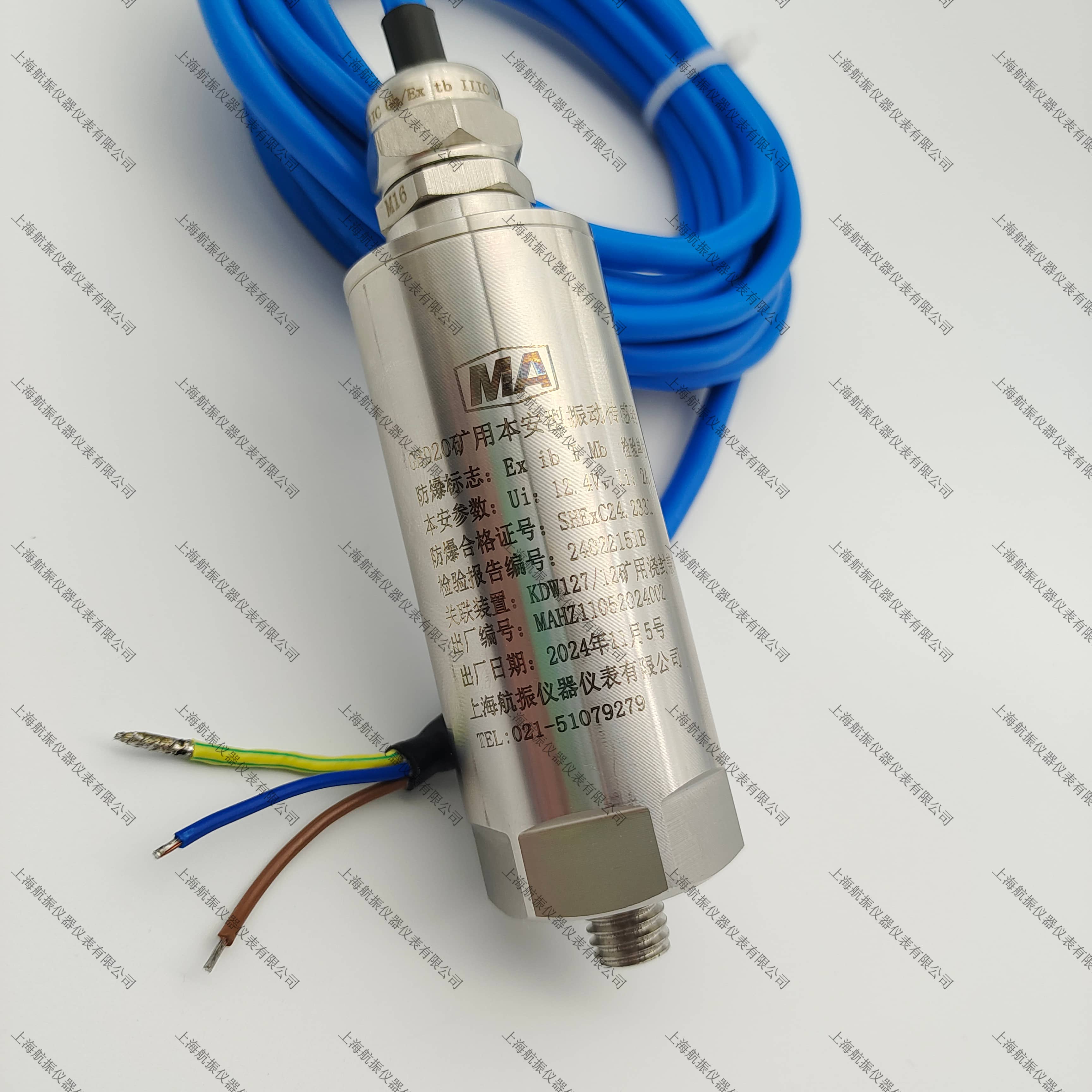

2. 接线说明：棕色导线连接DC24V电源正端，蓝色导线连接DC24V电源负端，同时这两根导线也是4 - 20mA输出引线。连接导线需具备良好的绝缘性能，建议采用二芯屏蔽电缆。

五、使用注意事项

1. 严禁在爆炸性气体环境中带电开盖，以免引发安全事故。

2. 传感器使用环境应符合规定的温度、湿度、大气压力等条件 ，避免在超出适用范围的环境下使用，影响传感器性能和寿命。

3. 定期对传感器进行检查和校准，确保其测量精度和可靠性，如发现异常应及时维修或更换。

六、维护保养

1. 保持传感器表面清洁，避免灰尘、油污等污染物影响传感器性能。

2. 检查安装部位是否松动，接线是否牢固，如有问题及时处理。

3. 若长期不使用，应将传感器妥善保存，避免受潮、碰撞等。

七、故障排除

故障现象 可能原因 解决方法

无信号输出 电源连接故障、传感器损坏 检查电源接线，更换传感器

输出信号异常 接线松动、干扰、传感器故障 检查接线，排除干扰源，更换传感器

测量精度不准 传感器未校准、安装不当 重新校准，检查安装位置并调整
