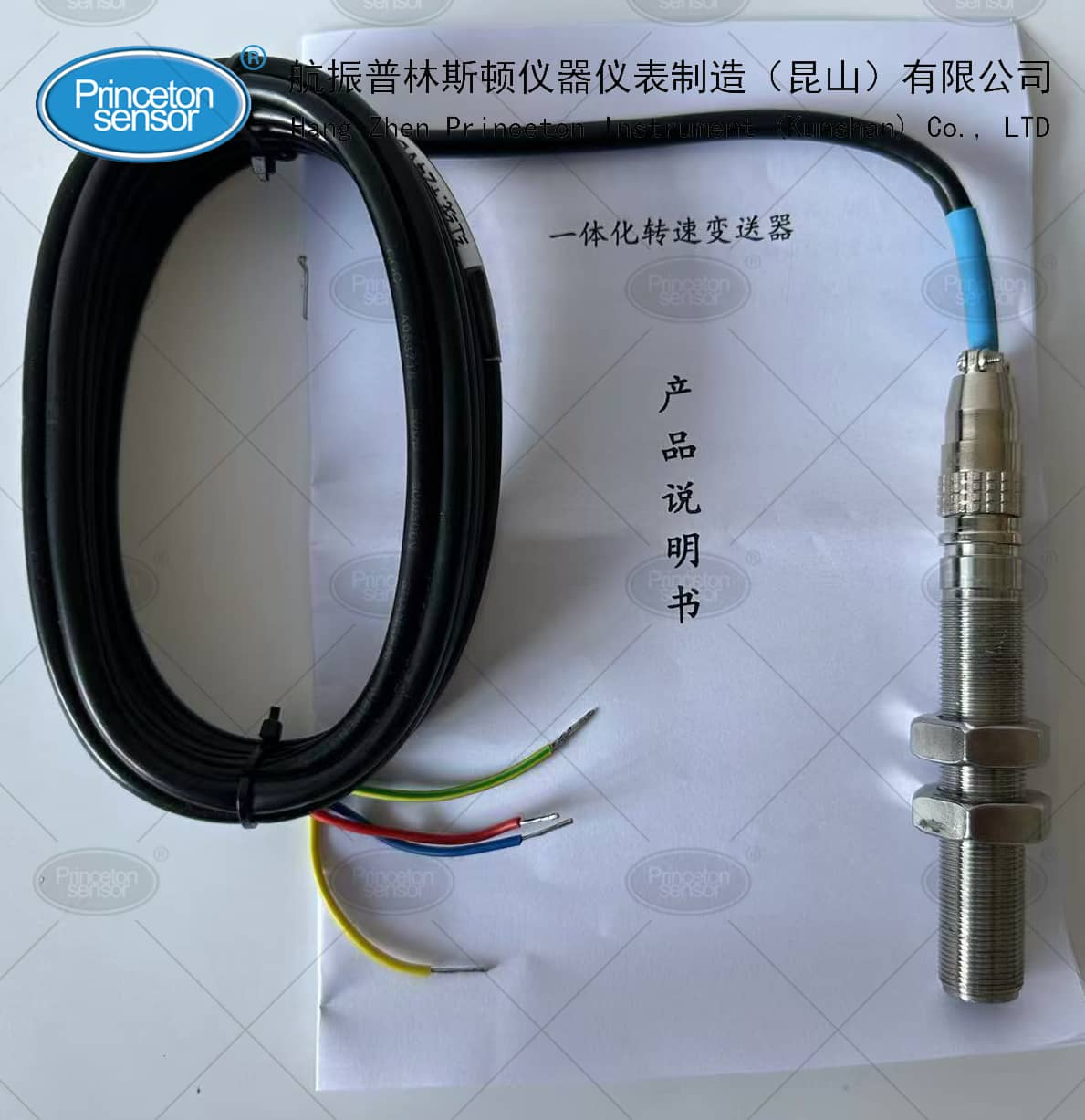

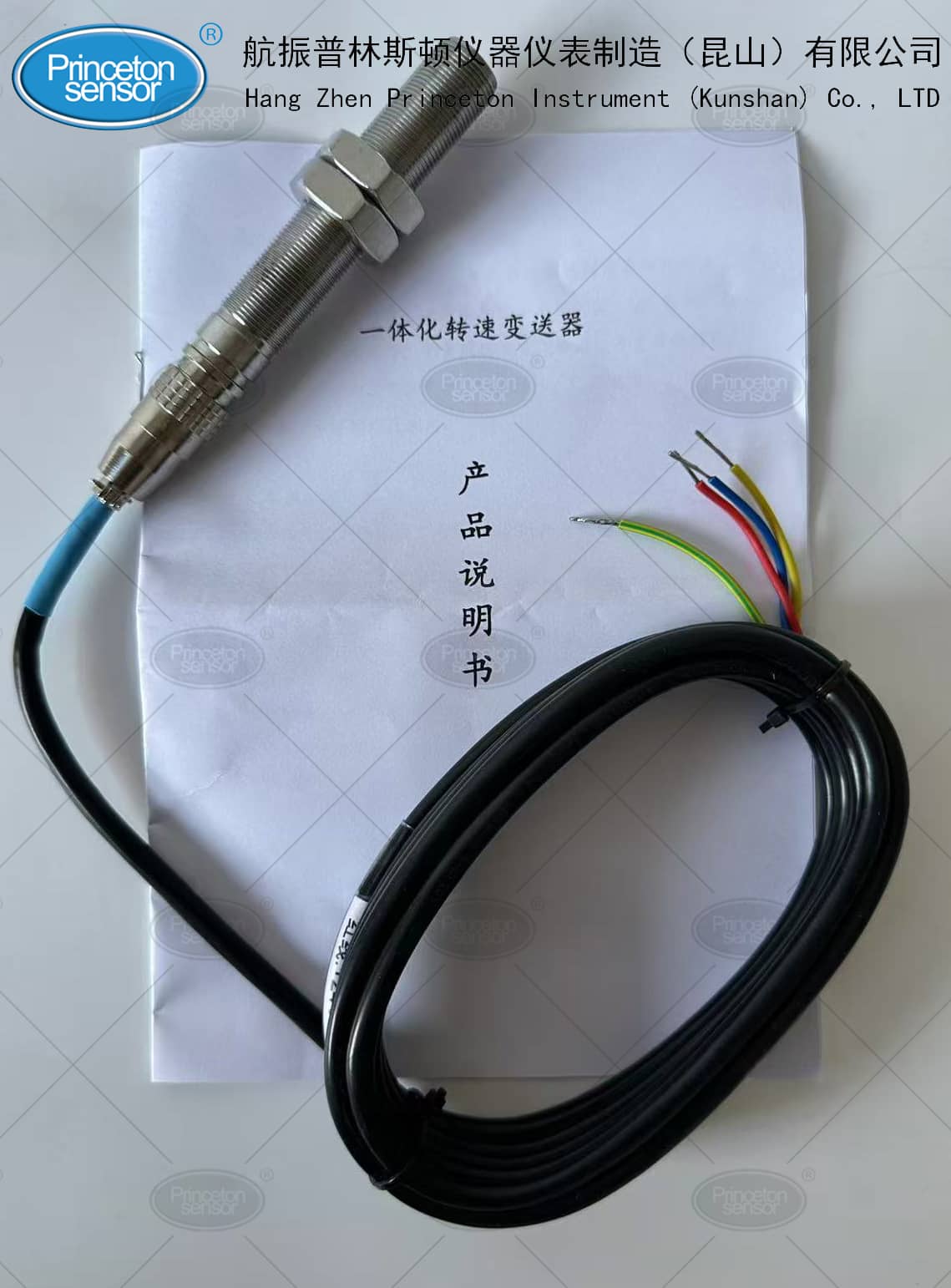

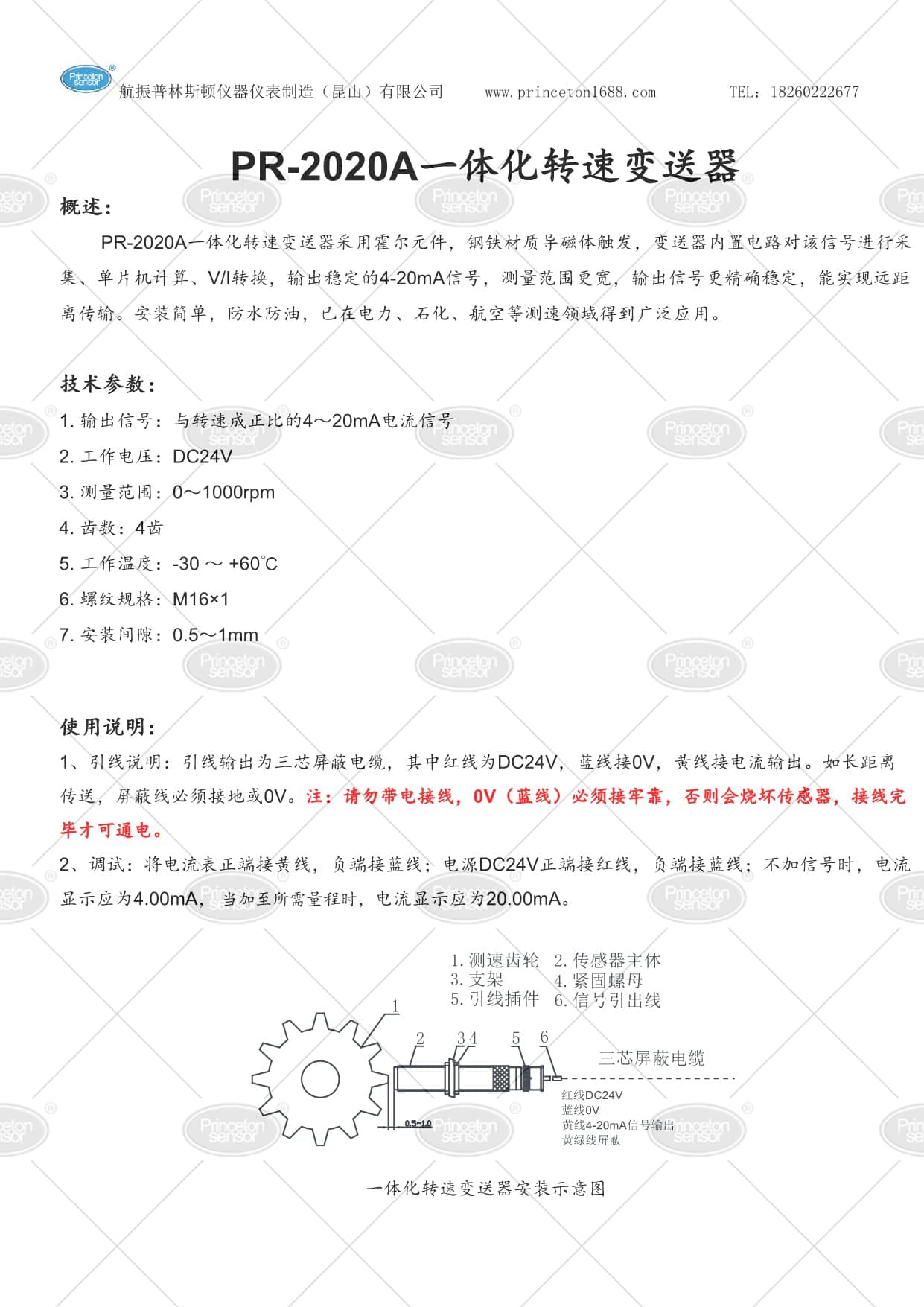

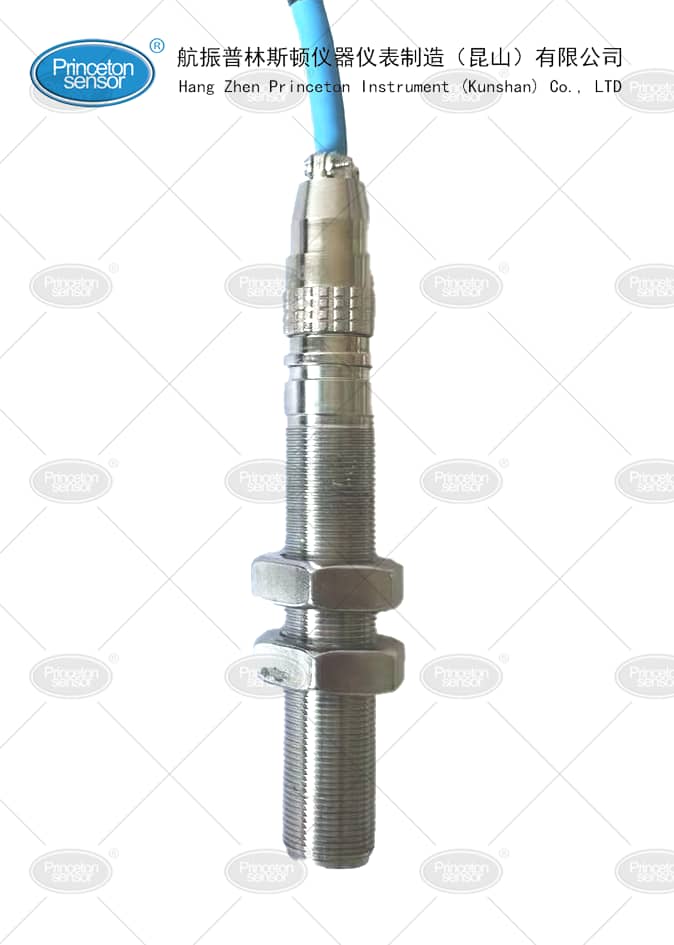

PR-2020A一体化转速变送器
概述：
PR-2020A一体化转速变送器采用霍尔元件，钢铁材质导磁体触发，变送器内置电路对该信号进行采集、单片机计算、V/I转换，输出稳定的4-20mA信号，测量范围更宽，输出信号更精确稳定，能实现远距离传输。安装简单，防水防油，已在电力、石化、航空等测速领域得到广泛应用。
技术参数：
1. 输出信号：与转速成正比的4～20mA电流信号
2. 工作电压：DC24V
3. 测量范围：0～1000rpm
4. 齿数：4齿
5. 工作温度：-30 ～ +60℃
6. 螺纹规格：M16×1
7. 安装间隙：0.5～1mm
使用说明：
1、引线说明：引线输出为三芯屏蔽电缆，其中红线为DC24V，蓝线接0V，黄线接电流输出。如长距离传送，屏蔽线必须接地或0V。注：请勿带电接线，0V（蓝线）必须接牢靠，否则会烧坏传感器，接线完毕才可通电。
2、调试：将电流表正端接黄线，负端接蓝线；电源DC24V正端接红线，负端接蓝线；不加信号时，电流显示应为4.00mA， 当加至所需量程时，电流显示应为20.00mA。
