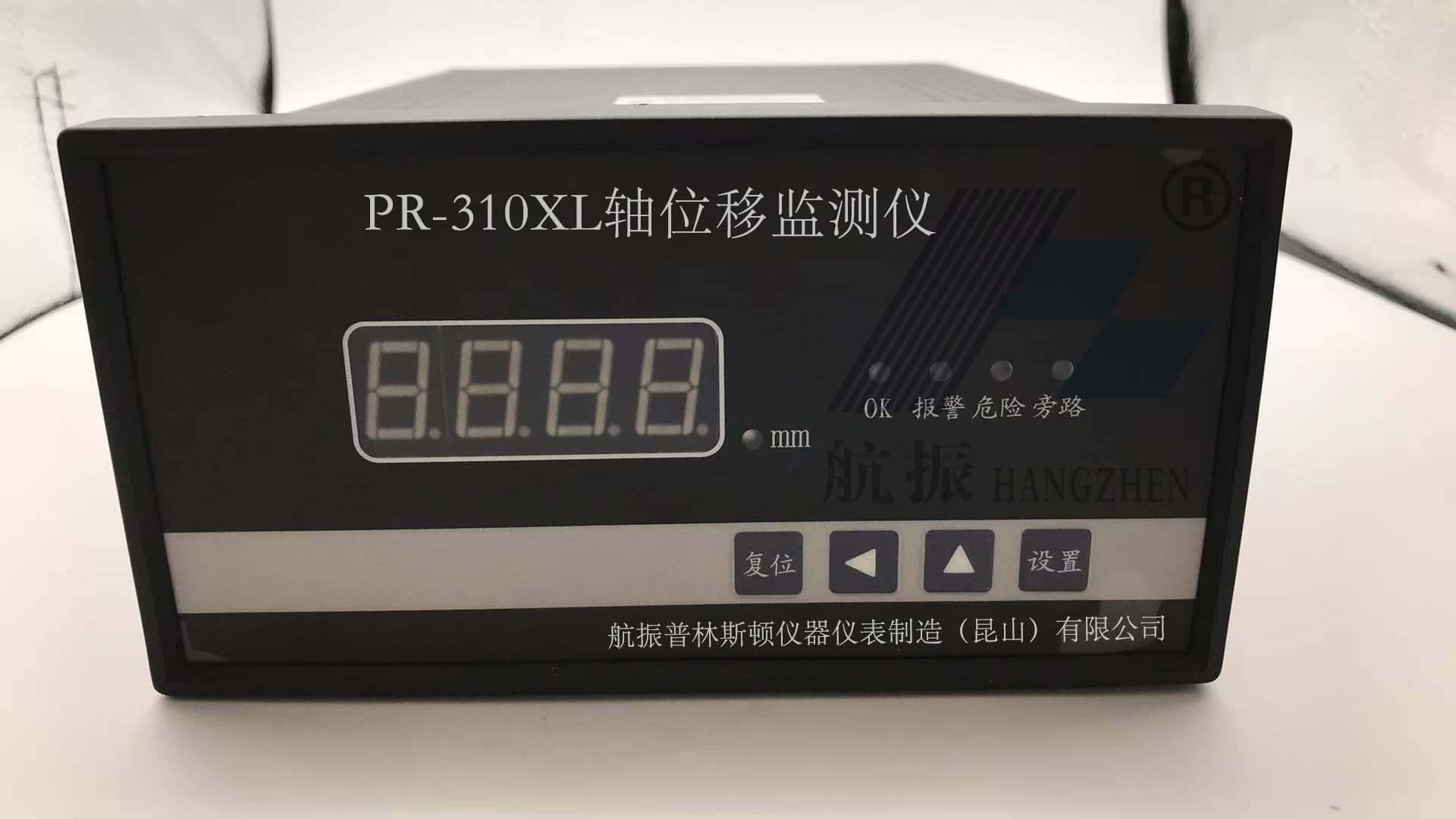

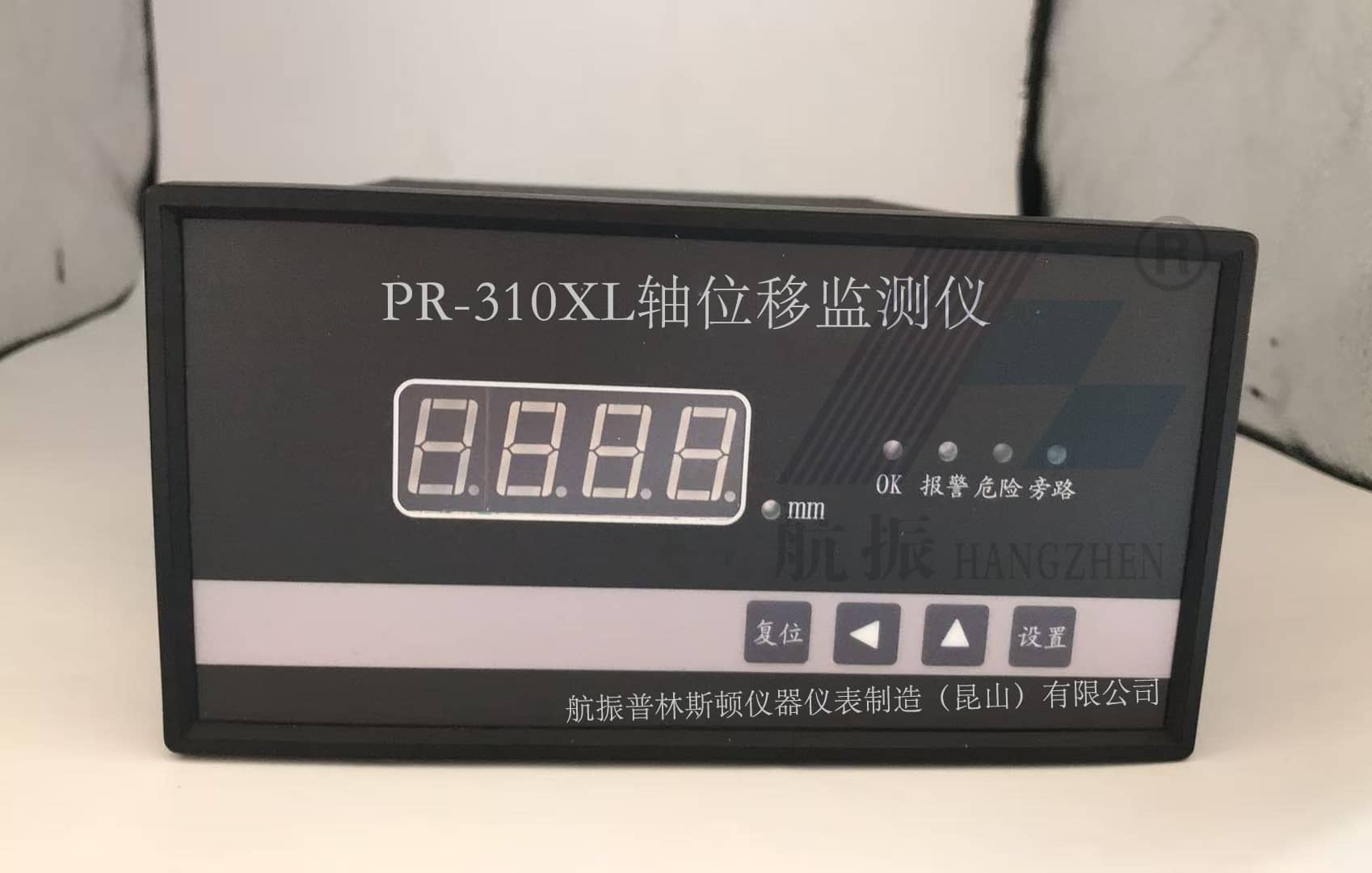

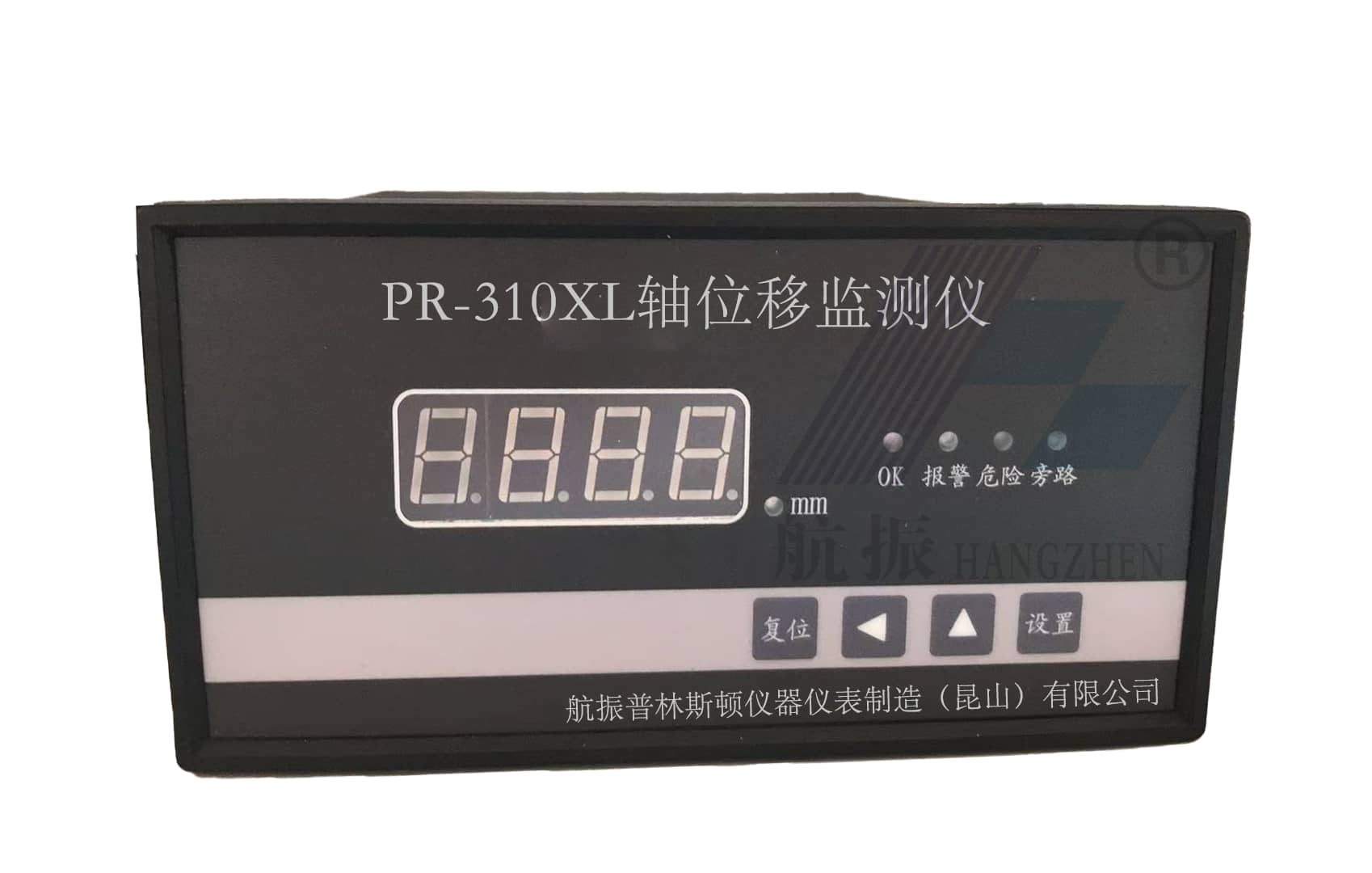

PR-310XL轴位移监测仪

综述 轴向位移对于许多旋转机械（如汽轮机、水轮机、透平压缩机、风机、离心泵等）是非常重要的信号，可以反映出机器内部轴（转子）与轴向相对止推轴承的间隙，间隙的变化不仅能表明机器的运行特性和状况，而且能指示止推轴承的磨损情况以及转动件和静止件之间可能发生相碰的危险。 轴位移监测仪对轴向位移的长期连续监测可以提出早期的警告，防止机器在不良状况下工作而造成损坏，进而带来经济损失。

 PR-310XL轴位移监测仪是一台高可靠的单通道轴向位移监测仪表，它可以长期连续可靠地监测旋转机械的轴向位移。仪表的轴向位移输入信号来自涡流传感器或其他公司的符合API670标准的涡流传感器，并用数字显示出位移值。传感器的探头沿着轴向安装，正对的被测面是轴上止推法兰或者轴上其他的平面。这是一种非接触的测量方式，API670标准被认可作为该测量的准则。

我们在设计和制造这台仪表时，采用了最新的可靠的数字电子技术和元器件，内部大部分是贴片元件，金属机箱则满足了现场对电磁屏蔽的要求。因为采用了单片机技术，使仪表的测量功能变得更优秀，组态更加灵活和方便。系统调试时，不需要打开仪表机箱，所有测量参数的设置和功能组态都可在面板按键上瞬间完成，使用非常方便。而仪表的高可靠性是按PLC的设计要求来保证实施的。内置的高档微处理器，可以对传感器、仪表线路、软件进行连续地自诊断.

1. 主要功能：

l 量程：可选，用户可在仪表选型时订制，由厂方预先设定。

l 位移方向：

可选择被侧面远离探头作为正方向，或被测面趋近探头为正方向，用户在仪表选型时订制，由厂方预先设定。

l 显示功能：

轴向位移测量值、报警值、功能代码分别在面板的数码显示窗上显示。面板上不同颜色的指示灯配合仪表的工作状态发出指示。

l 报警功能：

用户可自己设定位移的“警戒”值和“危险”值，面板的指示灯随 “警戒”报警和“危险”报警而指示警戒和危险，后面板端子提供报警继电器输出。

l 报警延时功能：

仪表的这一功能增加了报警的可靠性，用户可在仪表选型时选择警戒和危险继电器触发的延迟时间，此功能由厂方预先设定。

l 报警复位功能：

当发生报警后，报警复位分为自锁和自动复位两种方式；自锁时，报警功能始终保持，在监测情况正常后，需按“复位”键复位；自动复位时，在监测情况正常后报警功能自动解除。用户可在仪表选型时选择其中一种方式，此功能由厂方预先设定。

l 自诊断功能：

任何输入系统的故障，如探头破裂，线路故障等都可被仪表自动检测出来： “OK”灯不亮，同时切除“警戒”和“危险”报警回路。

l 传感器电源限流保护：

使用过程中不慎发生传感器电源短路时，限流≤30mA，不会产生火花，满足监测现场的安全要求。

l 记录输出：

在后面板端子输出与轴向位移量程成比例的模拟量信号，同时提供4～20mA输出端,且有短路保护功能。

l 传感器信号缓冲放大输出：

经缓冲放大的传感器原始信号从后面板端子输出。
